Istnieje wiele typów zatapialnych pomp elektrycznych, a najczęściej używanymi w nawadnianiu studni są zatapialne pompy elektryczne wypełnione olejem i wodą. Biorąc za przykład zatapialną pompę głębinową serii QJ, niniejszy artykuł krótko przedstawia strukturę zatapialnych pomp głębinowych.
Budowa pompy głębinowej składa się głównie z pompy wodnej, silnika elektrycznego, wlotu i urządzenia uszczelniającego, jak pokazano na rysunku.
Pompa wodna znajduje się na górnym końcu zanurzalnej pompy elektrycznej, składa się głównie z wirnika, obudowy prowadzącej, wału pompy, łożysk gumowych i innych komponentów. Wał pompy i wał silnika są połączone sprzęgłem cylindrycznym. Wirnik jest wirnikiem odśrodkowym zamkniętym, a aby zapobiec cofaniu się pompy wodnej podczas wyłączania, na górnym końcu zainstalowany jest zawór zwrotny.
Część silnika znajduje się na dolnym końcu zanurzalnej pompy elektrycznej i składa się głównie z takich elementów jak wirnik, stojan, łożysko prowadzące, łożysko oporowe i folia regulująca ciśnienie. Uzwojenie plastikowe lub stojana wykonane jest z izolowanego polietylenem nylonu osłoniętego wodoodpornym drutem elektromagnetycznym. Wnętrze silnika jest wypełnione czystą wodą w celu schłodzenia łożysk silnika. Gumowa folia regulująca ciśnienie jest zainstalowana na dole silnika w celu regulacji zmian ciśnienia wody wewnątrz korpusu spowodowanych wzrostem temperatury silnika.
Wlot i urządzenie uszczelniające znajdują się w środku zanurzalnej pompy elektrycznej. Urządzenie uszczelniające znajduje się na górnym końcu silnika i składa się z pierścienia wyrzucającego piasek i szkieletowego uszczelnienia olejowego urządzeń do przodu i do tyłu. Jego funkcją jest zapobieganie przedostawaniu się osadu do wnętrza silnika.
Znaczenie modelu pompy głębinowej do studni 200-QJ80-55/5: 200- Minimalna średnica otworu wiertniczego odpowiednia dla tej pompy wynosi 200 mm; Pompa głębinowa do studni QJ; 80- Znamionowa wydajność 80 m3/h; 55- Znamionowa całkowita wysokość podnoszenia wynosi 55 metrów; 5 stopni pompy wodnej.

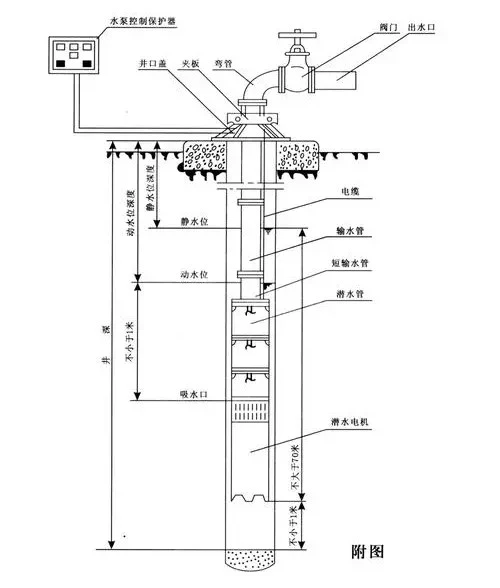

Schemat strukturalny pompy zatapialnej do studni głębinowych przedstawia się następująco:
